MATEMATICA - Fracciones decimales y ordinarias
MEDICION NUMEROS MUY PEQUEÑOS. NONIUS O VENIER
Con una regla dividida en mm difícilmente se pueden apreciar diferencias menores que
medio milímetro. Se logra apreciar décimas de milímetro añadiendo a la regla el llamado
nonius, que es otra reglita graduada que se desliza sobre aquélla y contiene 10 divisiones en
un intervalo de 9 milímetros, de modo que cada división del nonius vale 0,9 mm.

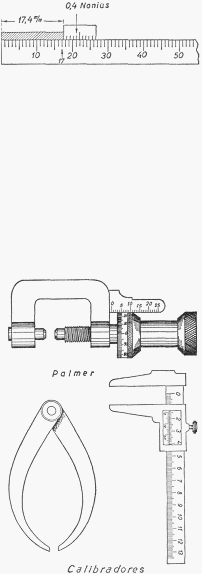

En la figura se indica cómo, mediante esta reglita podemos medir en décimas de milímetro,
la longitud de un segmento. En la regla grande se aprecia que esta longitud vale 17 mm y
una fracción de milímetro cuyo valor se obtendrá observando la división del nonius que
coincide con una de la regla. Si ésta es la división cuarta, como ocurre en la figura, la porción
que queremos apreciar vale 0,4; pues cada raya del nonius se va retrasando 0,1 respecto de
la correspondiente raya de la regla. Por tanto, la longitud medida es 17,4 mm. Este nonius
actual, ideado por Vernier, suele ir acoplado a todo instrumento delicado de medida y hasta
figura en los de uso corriente en los oficios, como son el palmer de tornillo micrométrico y el
calibrador o pie de rey, en las dos formas representadas en la figura.
Si cada vuelta del tornillo avanza 1 mm y el tambor del palmer está dividido en 10 partes,
cada una representa 0,1 mm y con el nonius se aprecia el espesor de cualquier lámina con
error de 0,01 mm.
