MATEMATICA – Triángulos
LA ESCUADRA Y EL MOVIMIENTO DE TRASLACION
Toda lámina de cualquier material sólido cuya forma sea un triángulo rectángulo recibe el
nombre de escuadra.

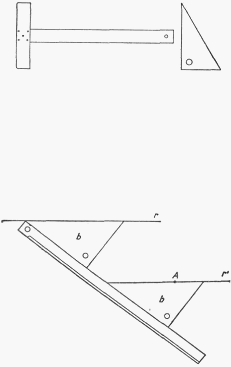

También se llama así el instrumento
formado por dos reglas
perpendiculares.
Como en todo triángulo rectángulo, el lado opuesto al ángulo recto se llama hipotenusa, y
los lados opuestos a los ángulos agudos, catetos. Con la escuadra se pueden trazar con
mucha facilidad rectas paralelas. Sí se coloca como guía la regla en la forma que indica la
figura, para trazar una paralela a la recta r que pase por un punto A no habrá más que correr
la escuadra hasta la segunda posición y trazar r'.
El movimiento de la escuadra se llama
traslación. Podemos decir por consiguiente que las rectas paralelas son las posiciones de una
misma recta móvil en una traslación.
Los carpinteros acostumbran a trazar paralelas utilizando un lápiz y apoyando los dedos
sobre el borde de una tabla que le sirve, pues, de guía. Al mover la mano se va trazando la
paralela. Más precisión se obtiene utilizando un gramil o taquito de madera (escantillón).
