MATEMATICA – La circunferencia y sus aplicaciones
TANGENTES COMUNES A DOS CIRCUNFERENCIAS
En las correas sin fin que sirven para transmitir un movimiento circular alrededor de un eje
a otro eje, en el mismo sentido, o en sentido contrario, los segmentos rectilíneos son
tangentes simultáneamente a las dos ruedas.
Tiene interés gráfico trazar las tangentes comunes a dos circunferencias, y sólo será posible
trazar las tangentes comunes exteriores e interiores si las circunferencias son exteriores.

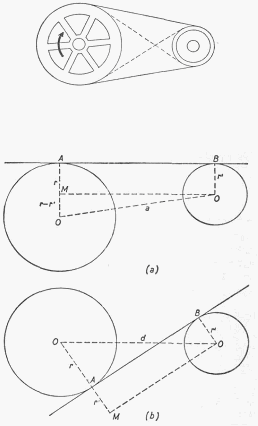

(a) Tangentes exteriores
(b) Tangentes interiores
Consideremos ya resuelto el problema y observemos las figuras (a) y (b). AB es
perpendicular a OA y a O'B, por la propiedad de la tangente. Por consiguiente, si se traza
por O' la paralela a AB se determinará el punto M de modo tal que:
En la figura (a) será OM = r— r'
En la figura (b) será OM = r + r'
Cumplida esta condición el problema se reduce a encontrar el punto M tal que el ángulo
OMO' sea un ángulo recto. Es decir, supuesta trazada la circunferencia auxiliar de centro O
y radio OM, se trata de determinar las tangentes desde O'. En definitiva, con radio OM
(igual a la diferencia o a la suma de los radios respectivamente) se traza una circunferencia
auxiliar a la cual desde O' se le trazan las tangentes. Determinados los puntos de tangencia
(uno es M) quedan determinados sin más A y B, y con ello está resuelto el problema.
