TIPOS DE CIRCUITOS
CIRCUITOS EN SERIE. — Este sistema de conexión tiene la característica fundamental de que
la intensidad de la corriente es la misma para todos los aparatos que están conectados al
circuito; es decir, que la corriente circula sucesivamente por cada uno de los aparatos, que
forman así una serie, antes de llegar hasta el otro terminal de alimentación.
Conexión de bombillas en serie. La tensión de la línea se aplica al conjunto, de manera que
cada bombilla recibe una fracción de la tensión total; la corriente es la misma en todas las
conexiones, pero si se rompe una bombilla se interrumpe el circuito.

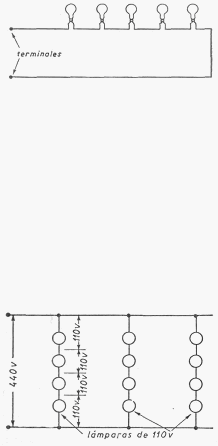

Por ejemplo, si conectamos en serie cinco bombillas, uno de los conductores de alimentación
se conectará a un terminal de la primera bombilla y el otro conductor a un terminal de la
última bombilla de la serie, y los demás terminales de cada bombilla entre sí, como se ve en la
figura, hasta completar el circuito.
Uno de los casos más comunes en que se emplea la conexión en serie para iluminación, es en
los ferrocarriles eléctricos, tranvías, etc., que generalmente trabajan con tensiones elevadas,
400 volts o más; en tales casos, se deben instalar dos o más bombillas de 220 volts en serie,
hasta llegar a la tensión total. (Una bombilla para 220 volts se quema instantáneamente si se le
aplica una tensión de 440 volts o más.) Si se desea instalar muchas bombillas, se agrupan de
acuerdo a lo que se llama series paralelas, como se ve en la figura.
Conexión en series paralelas. Cada serie de aparatos se conecta en paralelo con relación al
circuito.
La resistencia total de un circuito en serie, es igual a la suma de las resistencias de cada uno de
los aparatos conectados en el circuito. La tensión o voltaje total es la suma de las tensiones
entre los terminales de cada aparato, y la corriente es exactamente la misma para todos, es
decir, que la misma intensidad de corriente circula por todos los aparatos.
Apliquemos la ley de Ohm a las dos bombillas de 220 volts conectadas en serie entre los
conductores de alimentación de 400 volts. Según las reglas anteriores tendremos que la
resistencia total será la suma de la resistencia de cada bombilla, es decir, que si R es la
resistencia de una bombilla, la resistencia total será 2R.
Como la corriente es la misma para ambas bombillas, podemos calcular la tensión total
aplicando la ley de Ohm, y tenemos: tensión U = I x 2R.
También se emplea el sistema de conexión en serie en la iluminación, por ejemplo, de los
arbolitos de Navidad, puesto que las pequeñas bombillas que se usan en tales casos, son para
tensiones menores de 220 volts; por ello, se conectan varias en serie hasta obtener la tensión
total.
Si en un grupo de bombillas en serie, se quema una, se apagan todas las otras, puesto que se
interrumpe el circuito, mientras que con las bombillas dispuestas en paralelo, no ocurre lo
mismo, y salvo la bombilla deteriorada las demás siguen funcionando.
