INGENIERIA ELECTRICA - El circuito eléctrico
MEDICIONES ELECTRICAS.
INTENSIDAD DE CORRIENTE. AMPERE
Para medir la cantidad de agua que circula por una cañería intercalamos en la misma un
medidor de corriente, el cual, al circular el agua, nos indica o registra la cantidad que pasa en
un determinado tiempo.

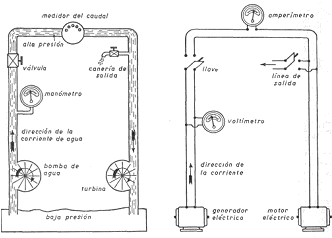

Comparación entre las unidades hidráulicas y las eléctricas. Como puede deducirse de la
comparación de ambos sistemas, hidráulico y eléctrico, la similitud es total, y la única
diferencia está en la naturaleza de los fluidos que circulan.
Estos medidores nos indican la cantidad de litros que pasan por segundo o de metros cúbicos
por minuto. La corriente eléctrica puede medirse intercalando en el conductor un aparato
equivalente, pero distinto en su construcción, el cual indica la intensidad de la corriente que
circula por el conductor, o lo que es lo mismo, la cantidad de electricidad que pasa en un
determinado tiempo; este aparato medidor de amperes se llama amperímetro, puesto que nos
indica la cantidad de electricidad que fluye por segundo, y que hemos llamado ampere. La
corriente al circular acciona el aparato que indica o registra la cantidad de amperes.
También podemos medir el flujo de corriente eléctrica a través del conductor, intercalando un
medidor de corriente o medidor de amperes. Estos instrumentos están calibrados para indicar
el número de amperes de la corriente eléctrica que circula, y se los llama generalmente
amperímetros, para acortar la expresión "medidores de amperes". Si deseamos medir la
intensidad de la corriente que circula a través de la bombilla que hemos mencionado
anteriormente, intercalamos el amperímetro como se indica en la figura.
Forma correcta de conectar un voltímetro y un amperímetro, el primero en paralelo y el
segundo en serie dentro del circuito.
Estos instrumentos son muy delicados, y deben tener muy poca resistencia eléctrica para que
no ofrezcan una fuerza adicional que se oponga al paso de la corriente, en el circuito en que se
intercalan.
