DIBUJO LINEAL – Trazado de perspectivas
PERSPECTIVA EN ELEVACION

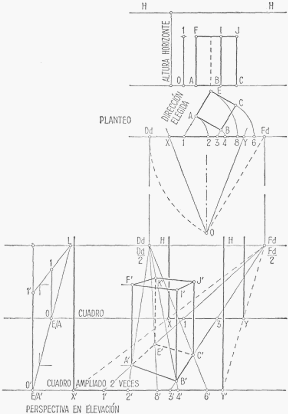

METODO CON EMPLEO DE LINEAS DOMINANTES. - Considerando líneas dominantes las
de las aristas AE y BC, las prolongaciones de éstas interceptarán al cuadro en los puntos 1 y 3.
Esta dirección determinará el punto de fuga accidental Fd. Con centro en este punto y radio
OFd trazamos un arco que determina el punto Dd. La profundidad a que se halla el vértice A
del cuadrado de base se tomará sobre el cuadro trazando un arco de circunferencia con centro
en 1 y radio IA, y determinando el punto 2; así siguiendo, obtendríamos los puntos 1, 6 y 8.
Para resolver la perspectiva se traza el cuadro pequeño xy, en el que ubicaremos los puntos 1
y 3 y obtendríamos los puntos 4, 6 y 8. Para resolver la perspectiva se traza el cuadro pequeño
xy, en el que ubicaremos los puntos I y 3 obtenidos en el planteo. Sobre la línea de horizonte
se colocan los puntos Dd y Fd, bajándolos directamente, como se ha hecho en los casos
anteriores.
Para la ampliación del cuadro procedemos a trazar por Fd las líneas Fd-x y Fd-y, las cuales,
prolongadas, nos darán el cuadro x'y'. Mantenemos sin modificar el punto Dd, con lo que
venimos a aplicar nuevamente el caso de distancia reducida que nos es conocido. Para la
colocación en perspectiva del vértice A en el cuadro ampliado trazamos la fugante Fdl
prolongándola hasta 1'. A partir de 1' tomamos la distancia 1-2 del planteo y obtenemos el
punto 2'. Uniendo éste con Dd en la intersección con el primero tendremos A' en perspectiva.
Repitiendo la operación con los demás puntos habremos colocado en perspectiva el cuadrado
de base del prisma.
Para completar la perspectiva en elevación, procedemos con la escala de alturas en forma
similar a la explicada para los casos anteriores.
