DIBUJO LINEAL - Teoría de la perspectiva
FENOMENO DE LA VISION

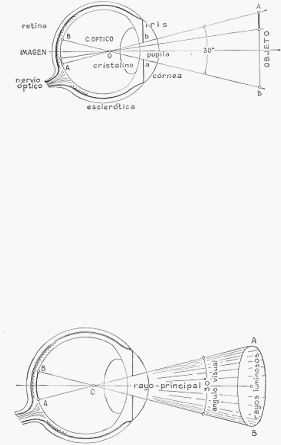

Es conveniente recordar el fenómeno de la visión, ya que la perspectiva viene a ser la
aplicación razonada de la impresión que producen en la retina las imágenes de los objetos.
Los rayos luminosos que parten de un objeto cualquiera, que pueden considerarse como un
número infinito de rayos que se desprenden de todos los puntos del objeto, llegan al ojo,
atraviesan la córnea, membrana transparente, pasan al iris, disco circular que hace las veces
de diafragma y tiene un orificio en el centro llamado pupila, atraviesan el cristalino, situado
detrás del iris, y convergen en el centro óptico, a partir del cual los rayos se dispersan y van a
proyectarse sobre la retina, donde se percibe la imagen.
RAYOS VISUALES. ANGULO VISUAL. CONO
VISUAL. — Observando la figura anterior
vemos que siendo limitada la abertura de la pupila, puede ésta abarcar tan sólo los objetos
comprendidos en el ángulo a-O-b, que forman los límites de la pupila y el centro óptico. Esto
nos indica que para abarcar los objetos de una sola mirada debemos colocarnos a distancia
conveniente y tal que la dimensión del objeto entre en el ángulo a-O-b. Este ángulo visual es
variable, no siendo conveniente sobrepasar los 30°.
La línea que va desde el ojo al centro del campo de visión es el rayo medio de los rayos del
cono y es llamado rayo principal. Supongamos ahora que se trata de observar una superficie
circular colocada a una distancia conveniente, aproximadamente a tres o cuatro veces su
diámetro, con el objeto de formar el llamado cono óptico o campo de visión A-O-B formado
con los rayos luminosos que parten de la superficie circular como base y cuyo vértice está en
el centro O.
Todo el espacio abarcado por este campo de visión es alcanzado por nuestra vista, y el mismo
se ensanchará a medida que nos alejamos del objeto.
