DIBUJO LINEAL - Teoría de la perspectiva
ELEMENTOS PARA EL TRAZADO

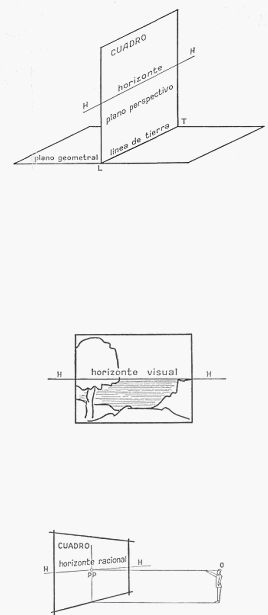

LA LINEA DE TIERRA. — La línea de tierra es la traza determinada por la intersección del
cuadro (plano vertical) con el plano geometral, o sea la base del cuadro.
En un cuadro dispuesto a voluntad, limitado por líneas teóricas, se llama línea de tierra al
borde inferior de dicho cuadro. Se llama plano perspectivo al espacio comprendido entre la
línea de tierra y el horizonte.
EL HORIZONTE. — El observador, después de determinar el cuadro y la línea de tierra, debe
buscar la línea de horizonte.
El horizonte es sensible a la vista únicamente en el borde del mar, en donde el cielo y el mar
parecen juntarse, determinando una línea horizontal que se llama horizonte visual.
En otros casos el observador puede determinar el horizonte emplazando horizontalmente un
lápiz delante de sus ojos, de manera que únicamente pueda ver la extremidad; marcando el
punto indicado por esa proyección horizontal, la línea
horizontal que pase por ese punto
determinará la línea de horizonte llamada horizonte racional.
El horizonte se encuentra siempre a la altura del ojo del observador, y asciende o desciende
según la posición de éste.

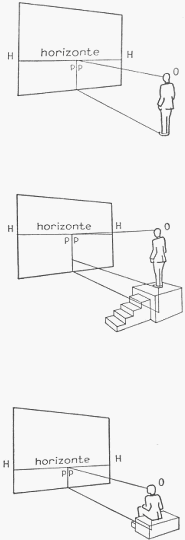

Así, por ejemplo, consideremos al observador apoyado en una superficie plana, mirando el
cuadro desde O; su horizonte estará en HH sobre el cuadro.
Si el observador asciende para ver el cuadro desde O, el horizonte se eleva y estará en HH.
Si el observador desciende para ver el cuadro desde O, el horizonte ocupará un lugar a menor
altura en HH.
Otro ejemplo que aclara suficientemente la posición del horizonte es el de la figura que sigue
y representa al observador ascendiendo una cuesta y su horizonte se eleva a medida que éste
asciende.
