DIBUJO LINEAL - Teoría de la perspectiva
ELEMENTOS PARA EL TRAZADO
PUNTOS DE DISTANCIA. - La distancia
que separa al observador del cuadro es llevada
sobre la línea de horizonte, a cada lado del punto principal; esos puntos equidistantes del
punto de vista O se denominan puntos de distancia.

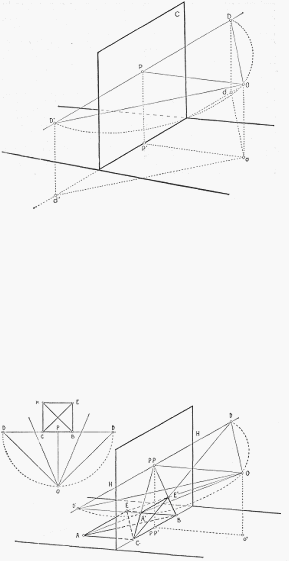

Sean C el cuadro, O el ojo del observador, P el punto principal, OP la recta llamada distancia,
que llevada a uno y otro lado del punto P, sobre la línea de horizonte, nos dará los puntos
llamados puntos de distancia, D y D'. Bajemos las verticales Dd - D'd'; la distancia P'd, sobre
la línea de tierra, será igual a P' o', pie del observador, como la distancia PD sobre el
horizonte, es igual a PO, punto de vista del observador.
Se advierte que las líneas o'd-o'd', encontrando al pie del observador a la distancia,
representan el plano geometral de esas oblicuas a 45°.
Los puntos de distancia, en el trazado perspectivo, estarán en los puntos de fuga de las
horizontales oblicuas a 45°, es decir, de las paralelas a las diagonales de un cuadrado ABCE
visto de frente.
