DIBUJO LINEAL - Nociones preliminares

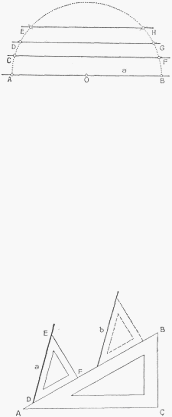

TRAZADO DE PARALELAS A UNA RECTA POR UN PUNTO FUERA DE ELLA. — Sea la
recta a; se desea trazar una paralela por el punto C. Con un radio cualquiera se describe un
arco de circunferencia AB que pase por el punto dado. Con centro en B y radio igual a la
distancia AC, se corta el arco trazado en el punto F. Uniendo a éste con C se tiene la paralela
buscada. En la misma forma se pueden trazar paralelas que pasen por los puntos DG y EH.
TRAZADO DE PARALELAS CON REGLA T Y CON ESCUADRAS. — Una forma sencilla y
corriente para el trazado de paralelas se logra mediante el empleo de regla T y escuadras.
Haciendo desplazar de arriba abajo la regla T pueden obtenerse en todos los puntos de la
lámina líneas horizontales paralelas. Del mismo modo, haciendo correr la escuadra sobre el
borde superior de la regla T, se obtienen en los puntos propuestos rectas perpendiculares
paralelas.
Se obtiene también el trazado de paralelas por medio de escuadras. Colocando dos escuadras
ABC y DEF en contacto por un borde, se hace coincidir un borde libre con la línea (a) a la que
se le quiere trazar paralelas.
Haciendo deslizar la escuadra DEF sobre el borde AB de la escuadra ABC, se pueden obtener
líneas (b) paralelas a la primera.
