DIBUJO LINEAL - Nociones preliminares
ACONDICIONAMIENTO DE LA LAMINA
Una de las operaciones, por simple no menos importante, a que se ve abocado el dibujante
novel, es la del acondicionamiento de la lámina en la que se ha de trazar el dibujo. Nada es
más desagradable que la presentación de dibujos que están ubicados de cualquier modo. Para
la presentación correcta de los trabajos se deben establecer el margen que se ha de dejar en el
papel y los ejes principales. Con estos elementos se está en condiciones de ubicar en la lámina
los dibujos, en forma que permita una correcta presentación.

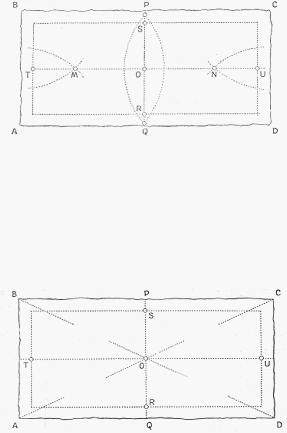

PRIMER PROCEDIMIENTO. — Sea la lámina ABCD; con centro en A y un radio cualquiera
se traza un arco de circunferencia; con centro en B, con el mismo radio, se traza otro arco, que
nos dará el punto M en la intersección con el primero; del mismo modo se obtiene N. Con
centro en M y N trazamos dos arcos de radio cualquiera que, cortándose en P y Q, nos
permiten trazar el eje vertical. Tenemos así trazados los dos ejes de simetría del papel. Sobre
estas líneas tomamos desde el borde las distancias que queramos dejar como margen a ambos
costados, arriba y abajo, y trazando por esos puntos R, S, T y U las paralelas a los ejes,
tenemos encuadrada la lámina para colocar el dibujo en forma correcta.
SEGUNDO PROCEDIMIENTO. — Otro sistema para realizar la misma operación es el
indicado en la figura.
Se trazan las diagonales desde los cuatro extremos del papel. El punto O de cruce será el
centro de la lámina. Trazamos por ese punto los ejes horizontal y vertical; sobre estos ejes y
desde el centro O tomamos medidas iguales hacia abajo y hacia arriba OR y OS y hacia ambos
costados OT y OU, y trazando por los puntos R, S, T y U las paralelas a los respectivos ejes,
obtendremos el encuadre de la lámina dentro del cual podrá hacerse el correcto trazado del
dibujo propuesto.
