DIBUJO LINEAL - Construcción de polígonos
CONSTRUCCION DE PARALELOGRAMOS

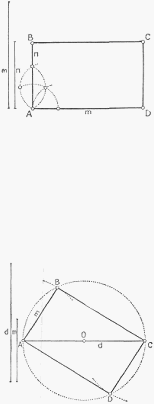

CONSTRUCCION DE UN
PARALELOGRAMO RECTANGULAR DADOS SUS LADOS. — Sean los lados m y n; en el
extremo A de una línea de longitud igual que m se traza una perpendicular. Sobre esta
perpendicular se toma a partir de A una longitud igual que n y tendremos así el punto B. Si
repetimos la operación en el punto D tendríamos el punto C. Uniendo todos estos puntos
tendremos el paralelogramo rectangular buscado. Lo mismo podría construirse el
paralelogramo por medio de la regla T y la escuadra.
CONSTRUCCION DE UN PARALELOGRAMO RECTANGULAR DADOS LA DIAGONAL
Y UN LADO. — Sea la diagonal d y el lado m; en el centro de una recta de longitud igual que
d y con radio igual a la mitad de esta longitud describamos una circunferencia. Haciendo
centro en A y con radio igual que la longitud de
m tracemos un arco que cortará a la
circunferencia en el punto B. Hagamos la misma operación hacia abajo desde el punto C y
obtendremos el punto D.
Uniendo estos puntos habremos obtenido el paralelogramo ABCD buscado.
CONSTRUCCION DE UN PARALELOGRAMO RECTANGULAR DADOS LA DIAGONAL
Y EL ANGULO QUE ESTA FORMA CON UN LADO. —Sean la diagonal d y el ángulo A; en
la misma forma anterior describimos la circunferencia O de radio igual a la mitad de d. En el
punto A trazamos un ángulo igual que A. En la intersección de la rama de este ángulo con la
circunferencia tendremos el punto B.
Si hacemos lo mismo hacia abajo en
C, tendremos el punto D. Uniendo estos puntos
habremos obtenido el paralelogramo ABCD buscado.
