DIBUJO LINEAL - Composición de formas

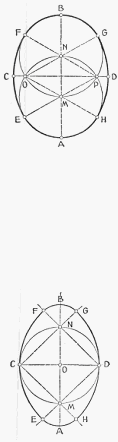

TRAZADO DE UN OVALO, DADO EL EJE MAYOR. — Sea el eje AB; se divide en tres partes
iguales y con centro en cada una de las divisiones M y N y con radio igual a IA de AB se
describen dos circunferencias. Los puntos de encuentro O y P son, junto con M y N, los
centros del óvalo. Con centro en M se describe el arco EAH; en N el arco FBG; en O el arco
GDH, y en P el arco ECF.
TRAZADO DE UN OVALO, DADO EL EJE
MENOR. - Sea el eje menor CD; en el punto
medio O de este eje y con radio igual a la mitad del mismo se describe una circunferencia. Se
traza la línea perpendicular a CD, que pasa por su centro, y así obtenemos la posición del eje
mayor. Se unen los puntos C, N, D, M prolongándose luego de las intersecciones. Con centro
en C y con radio CG se describe un arco de circunferencia GDH; con el mismo radio y centro
en D se hace lo mismo con el arco ECF. Con centro en M y con radio EM se describe el arco
EAH y con centro en N se describe el FBG, con lo que se ha obtenido el óvalo buscado.

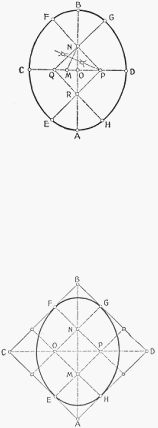

TRAZADO DE UN OVALO, DADOS LOS DOS
EJES. - Sean los ejes AB y CD; estos ejes,
como es sabido, son perpendiculares entre sí por el punto medio O. A partir de C y B
tomemos sobre los respectivos ejes una distancia menor que la mitad del eje menor BN = CM.
Tracemos por el centro de la recta NM una perpendicular que cortará al eje menor en P.
Tomando los puntos R y Q simétricos de N y P respectivamente, tendremos los cuatro centros
para trazar el óvalo. Desde el punto N y con radio NB describamos el arco FBG; con el mismo
radio tracemos con centro R el arco EAH. Con centro en P y con radio PC, describamos el arco
ECF, y con el mismo radio y centro en Q el arco GDH, con lo que se tendrá trazado el óvalo
buscado.
TRAZADO DE UN OVALO INSCRITO EN UN
CUADRADO. - Sea el cuadrado ACBD; se
divide cada uno de los lados en tres partes iguales, los que se unen por medio de rectas, que
nos proporcionan el retículo base para el trazado del óvalo. Con centro en N y con radio igual
a una parte se describe el arco FG; lo mismo se hace con centro en M describiéndose el arco
EH; con centro en O y con radio igual a dos partes se describe el arco GH; con centro en P y
con igual radio se describe el arco EF. Tendremos así trazado el óvalo propuesto.
