DIBUJO LINEAL - Composición de formas

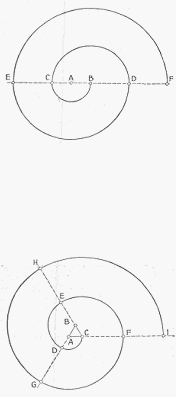

TRAZADO DE ESPIRALES TRAZADO DE UNA ESPIRAL DE DOS CENTROS. — Sean los
centros A y B; se traza la línea recta que los une. Haciendo centro en A se traza la
semicircunferencia BC. Con centro en B se describe la CD y así siguiendo alternativamente
con centros en A y B.
TRAZADO DE UNA ESPIRAL DE TRES CENTROS. — Sean los centros A, B y C que
constituyen los vértices de un triángulo equilátero. Prolónguense los lados que servirán de
límite al trazado de las curvas. Con centro en A se describe el arco de circunferencia CD; con
centro en B el arco de circunferencia DE; con centro en C el arco EF, y así siguiendo
alternativamente con centro en A, B y C trazaríamos los arcos FG, GH y HI respectivamente.

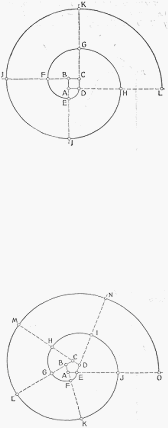

TRAZADO DE UNA ESPIRAL DE CUATRO CENTROS. — Sean los centros A B CD que
constituyen los vértices de un cuadrado el trazado de los arcos que constituirán. La
prolongación de los lados de este cuadrado servirá para limitar los arcos de circunferencia
que constituirán la espiral. Con centro en A se describe el arco DE; con centro en B el arco EF;
con C, el FG; con D, el GH, y así siguiendo alternativamente con centro en A B C y D se
obtendrá la espiral D E F... L, que es el problema propuesto.
TRAZADO DE UNA ESPIRAL DE CINCO CENTROS. — Sean los centros A B C D E que
constituyen los vértices de un pentágono regular. La prolongación de estos lados dará las
líneas límites para el trazado de los arcos que constituirán la espiral. Con centro en A se traza
el arco EF, y así siguiendo alternativamente con centro en B C D E, como se ha hecho en los
casos anteriores, tendremos trazada la espiral E F G... O.
El mismo procedimiento adoptaríamos para el trazado de una elipse de cualquier número de
centros.
