DIBUJO LINEAL - Composición de formas

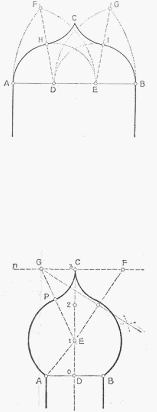

TRAZADO DE ARCO FLAMIGERO. — Sea AB la luz del arco; se divide en tres partes iguales
AD, DE y EB. Con centro en D y E y con radio igual a dos
partes se describen dos
semicircunferencias. Desde B describir con radio AB un arco y con centro en A y con radio
AE, describir otro que corta al primero en F.
Hacer lo propio para la otra mitad, obteniendo el punto G. Se une D con F y en la intersección
con la primera circunferencia se tiene el punto H. Del mismo modo se obtiene el punto 1. Con
centro en D y con radio AD se describe el arco AH; con centro en F y con radio igual a FH se
describe el arco que, con el trazado del simétrico en la otra mitad, nos da en la intersección el
punto C. Habremos obtenido así el arco ACB buscado.
TRAZADO DE UN ARCO BULBIFORME. —Sean AB la luz y CD la flecha del arco dado.
Tracemos por C la línea n perpendicular a CD. Dividamos CD en tres partes iguales. Si
tomamos sobre n una longitud igual a AE, obtenemos el punto F. Trazando por el centro de
EF la perpendicular obtendremos en la intersección con n el punto G. Con centro en G el arco
PC. Haciendo lo mismo papa la otra mitad tendremos el arco bulbiforme.
TRAZADO DE UN ARCO POLILOBULADO – Sea el arco ACB dividido en 12 partes iguales.
Uniendo el centro O con I se traza por A la perpendicular a AB, que corta a la prolongación
del radio OI en E. Se traza la bisectriz de AEO que corta a AB en F. Con centro en O y con
radio OF se describe la semicircunferencia que en las intersecciones con los radios O2, O4, O6,
etc. Nos dará los centros G, H, I, etc. De los arcos que formarán los lóbulos del arco buscado.
Puede variarse el número de lóbulos a voluntad.
