DIBUJO LINEAL - Características de las formas en general. Escalas

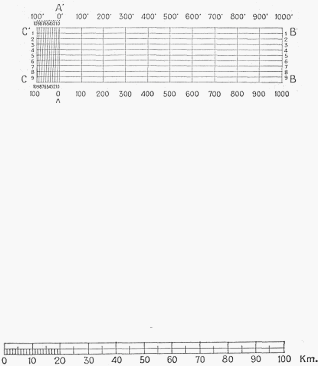

ESCALA TRANSVERSAL. - Esta escala sirve para la medición de fracciones pequeñas, aun en
longitudes muy reducidas. Sea la longitud AB igual a una longitud de 10 cm = 100 mm, que
puede representar 1 m = 1000 mm (escala 1:10). De A a C se agrega un centímetro dividido en
milímetros. Sobre esta línea se construye el paralelogramo CC' B'B. Se divide en 10 espacios
horizontales y se trazan las verticales sobre todos los puntos marcados en C' A', oblicuos y
corridos un espacio a CA. Cada una de estas oblicuas divide a la serie de líneas horizontales
en un décimo de diferencia con respecto a la inferior y la superior.
Para tomar medidas en esta escala se procede de la siguiente manera: Medir por ejemplo 527
mm. Se mide sobre la horizontal 7-7 desde el punto de su cruce con 500-500' hasta la oblicua
que va de 2' a 3. Medir 436 mm: sobre la horizontal 6-6 se mide desde el cruce de 400-400'
hasta la oblicua que va de 3' a 4. Medir 895 mm: sobre la horizontal 5-5 se mide desde la
intersección de 800-800' hasta la oblicua que va de 9' a 10.
ESCALA GRAFICA. - La escala gráfica es como su nombre lo indica una escala expresada en
dibujo. Esta escala tiene suma importancia cuando el dibujo, por conveniencias de su
reproducción, se ha de trasladar a un tamaño cualquiera. Si junto al dibujo se colocase
solamente la indicación numérica 1:1000; 1:5000, etc., la modificación del tamaño por la
reproducción haría completamente inútil la escala. La escala gráfica, al ser reproducida, toma
la misma proporción del dibujo y puede servir, en consecuencia, para medir las longitudes
tomándolas con un compás y llevándolas sobre la escala.
Así, en el ejemplo de la figura siguiente, la escala gráfica colocada lateralmente nos permite la
medición de cualquier longitud de la vasija dibujada. Si reproducimos el dibujo reduciéndolo
o ampliándolo en una proporción cualquiera, se habrá reducido o ampliado también la escala
gráfica, permitiéndonos la apreciación de las medidas del objeto con igual exactitud.
Cabe agregar que la escala gráfica no tiene mucha aplicación en los dibujos corrientes, sino
cuando éstos deben ser reproducidos a distinto tamaño, fotográficamente, para su publicación
en revistas o libros, donde deben condicionarse a la medida de las páginas. En Cartografía es
donde tiene aplicación sistemática esta escala.
