DIBUJO LINEAL - Características de las formas en general. Escalas
ESCALA DE MODULOS. - En Arquitectura, para el dibujo de los órdenes clásicos, se ha
establecido una escala a partir de una medida llamada módulo, que corresponde al radio de
la base de las columnas. Este módulo se ha considerado dividido en partes (12 en los órdenes
toscano y dórico y 18 en los órdenes jónico, corintio y compuesto). Con estas medidas se
pueden construir todos los elementos de los órdenes clásicos de la arquitectura, según las
proporciones ya establecidas.

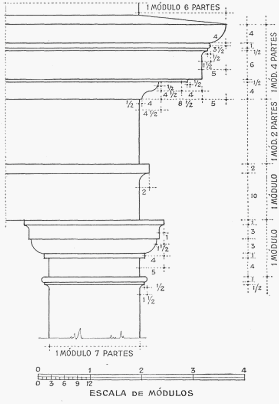

En el cornisamento y capitel toscano de la figura anterior se han indicado las proporciones

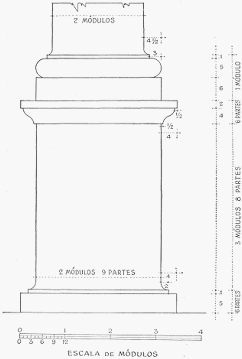

que han servido para su trazado. En la misma forma se ha hecho para el basamento dibujado
en la figura que sigue, que completa los principales elementos de este orden.
En los otros órdenes ya indicados, dórico, jónico, corintio y compuesto se procedería para su
trazado en forma similar.
